YBM-12型预装式变电站

文章出处:未知作者:admin人气:发表时间:2019-06-22 09:29【

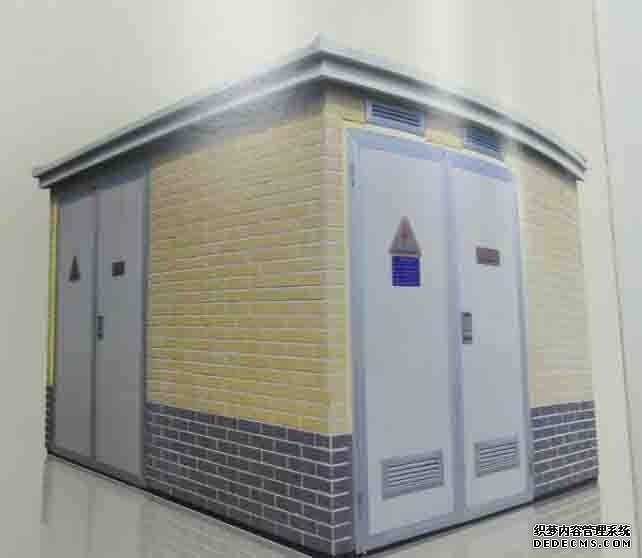

 YBM-12型预装式变电站


产品概述:

YBM-12型预装式变电站底座由槽钢焊接而成,进行防锈处理后进行锈漆。外壳采用环保型复合型材板、薄钢型板或铝合金板制成。顶部内衬隔热层,上周沿则开有散热通风孔。箱变布置根据设计或用电设计成目字型、品字型;根据安装环境地点可设计成环保景观型或普通型。室内分别设置高压室、变压器室、低压室三个相互独立隔离室。

产品型号说明:YB M -12/0.4 (F.R)-630



   YB--------------------------------------  预装式变电站
M--------------------------------------   M目字结构
12---------------------------------------  高压侧额定电压
0.4----------------------------------------- 低压侧额定电压
(F.R)---------------------------------------  高压负荷开关
  630------------------------------------------  变压器容量


产品特点:

  箱体结构:YBM-12型预装式变电站底座由槽钢焊接而成,进行防锈处理后进行锈漆。外壳采用环保型复合型材板、薄钢型板或铝合金板制成。顶部内衬隔热层,上周沿则开有散热通风孔。箱变布置根据设计或用电设计成目字型、品字型;根据安装环境地点可设计成环保景观型或普通型。室内分别设置高压室、变压器室、低压室三个相互独立隔离室;

高压室配置:内置10kv(6kv)高压配电柜,常用普通型sf6负荷开关柜,当变压器容量较大时可配置真空断路器柜;

变压器配置:可配置干扰、油浸式或特种变压器,室顶装设通风散热装置,油浸式变压器底部设有浸油栅,并装设防护隔网;

低压室配置:内置固定或抽出式配电柜,箱变设置计量观察窗,便于户外抄表;


场景设定:

  YBM-12型预装式变电站适用于10kv系统环网和放射式电网供电的终端配电,代替专用配电室,具有占地面积小、环保、美观大方、安装移动方便特点,广泛应用于城市、道路、公园、矿山等户外场所。
