CAN 转 4G通讯模块 Version 1.0

文章出处:未知作者:admin人气:发表时间:2019-07-20 21:48【

1. 产品简介

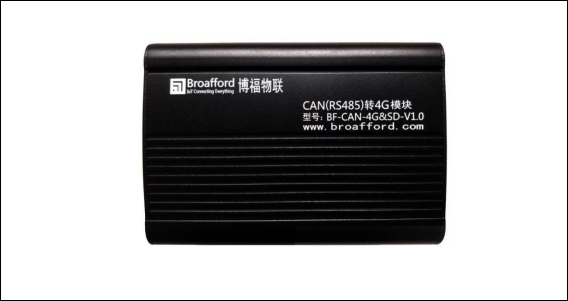

1.1 产品概述


博福物联网组网硬件系统产品现场总线转4G 系列模块产品主要包括CAN 转4G 组网模块; 连接方式采用工业级组件:接插件和标准航空连接器,整个产品内置嵌入式系统和全网
通 4G 通信模块,传输过程快速稳定,可同时连接现场总线 CAN 工业通讯总线 RS485 和 4G 设备,产品主要实现现场总线 CAN 大规模物联组网,CAN 数据透明传输到 4G 云服务器,完成博福物联网整套组网架构功能,方便区域组网管理,专为无人值守 M2M-IoT 系统提供可靠组网和稳定通信。
其优秀的性能(分布式控制系统硬件实现,传输介质简单,成熟的标准)可广泛应用到各种工业物联网组网场合,适用于工业自动化、智能楼宇、农业物联网、车载物联网、工控、自主终端、充电桩等智慧物联网应用场景,是工业物联网组网应用的理想解决方案。


















1.2 产品特性

-整体采用工业级组件的现场总线组网系列模块

-兼容博福物联所用功能模块接口

-采用优质工业型材外壳简美外观、工业级连接器及接插件方便连接和使用

-系列模块均支持内嵌 CAN2.0B 协议栈通讯模块 CAN 数据互传

-接口通信速率最高 1Mbps

-支持博福物联所用 CAN 模块物联

-4G 通讯只是全网通,支持上行 100Mbps,下行 50Mbps

-整个产品内置嵌入式系统采用模块组件,方便安装和维护

-内置低功耗、高性价比的 LTE Cat 1 无线模块,专为 M2M 和 IoT 应用而设计


型号 BF-R-CAN-4G&SD-V1.0
处理器 集成处理方式
CAN 方式 航空接插件/工业接插端子
CAN 标准 支持 CAN2.0B 帧格式
CAN 波特率 250Kbps、500Kbps
CAN 接口 CANH、CANL、SGND
4G 通讯  4G 全网通,
4G 标准 MQTT,TCP 数据透传
4G 速率 上行 100Mbps,下行 50Mbps
供电电压 DC12V、DC24V
工作温度 -40°C~85°C
整体组网 全部支持博福物联 CAN 系列组网
定制 支持所有需求定制










1.3 应用场景


⚫ 高铁列车运行故障检测与排查

⚫ 地铁列车运行故障检测与排查

⚫ 列控系统运行故障检测与排查

⚫ 风力发电机 CAN 通讯异常检测

⚫ 传统汽车与新能源汽车多路 CAN 通讯记录与故障分析

⚫ 船舶 CAN 通讯故障检测与排查

⚫ 煤矿 CAN  通讯异常分析

⚫ 电梯运行故障检测与排查

⚫ 工程机械运行故障检测与排查

⚫ 航空航天器及配套设备运行检测与故障排查


2. 产品规格

2.1 机械尺寸

长×宽×高 = 170mm×95mm×55mm


2.2 电气参数

电源最大 DC 24V


2.3 端口参数

CAN 总线信号全支持
波特率默认 250Kbps(可根据配置软件自行设定) CAN 总线终端 R-、R+,需要终端电阻请短接此处









3. 产品硬件接口说明

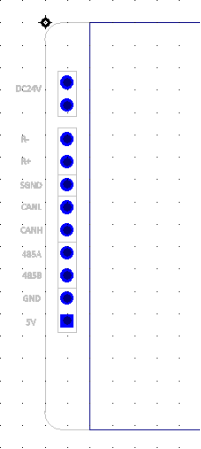

DC24V :电源接口

R-、R+:CAN 总线终端电阻SGND:信号地线
CAN0 L:现场总线接口信号全支持CAN0 H:现场总线接口信号全支持CAN1 L:预留
CAN1  H: 预 留GND: 备用电源接口5V:备用电源接口
特别注意:非输入电源,5V 和 GND 不用外接

SIM 卡接口:产品侧面【默认电信】S D 卡接口:产品侧面【预留】USB 接口:产品侧面


4. 产品测试

4.1 准备工具

花生壳客户端、网络调试助手、CAN 转 4G 模块、SIM 卡默认电信,出厂自带、CAN 卡、配置软件

4.2 设备接入

设备 CAN H 与 CAN L 与 CAN 卡分别对应使用杜邦线接入 CAN 卡,若 CAN 卡有 2 路 CAN,则只接入 CAN1 即可,CAN2 不用接。








4.3 配置软件设置
第一步:先用 USB 线(可传输数据,只能充电的不行),连接产品并插入 SIM 卡【默认电信、支持移动、联通】;
第二步:安装 USB 驱动,并重启电脑。该驱动支持 32/64 位 Windows 10/8.1/8/7/VISTA/XP, 通过微软数字签名认证;

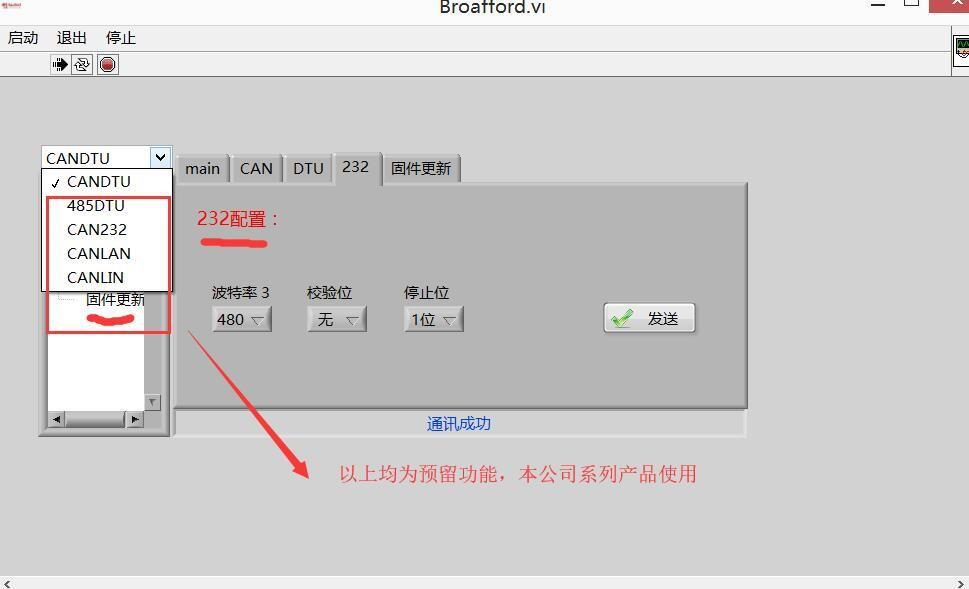

第三步:安装可运行配置软件的平台驱动(此过程比较简单,省略) 第四步:运行 Broaffard V3.2(x64)应用程序

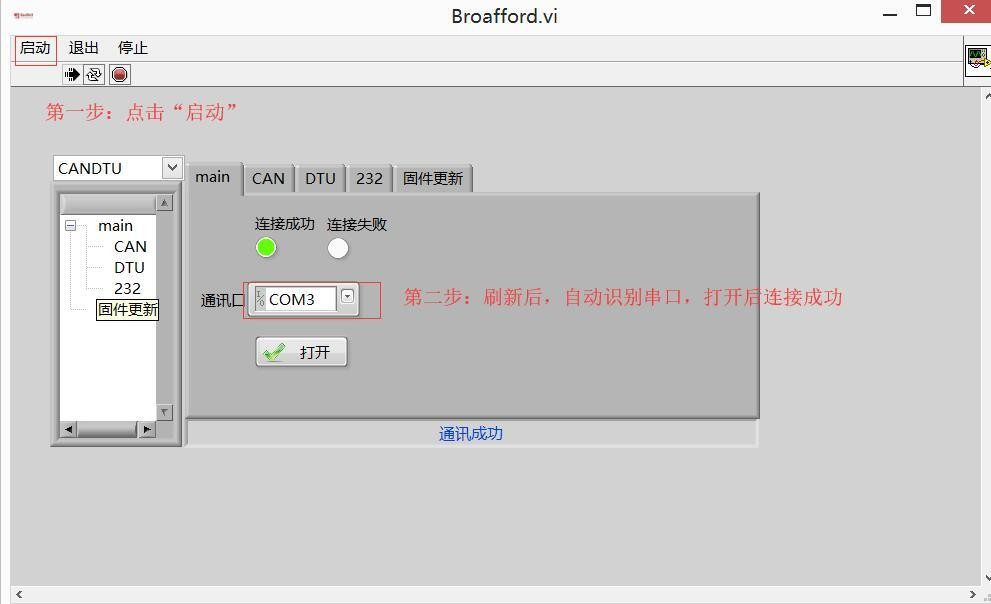

一、启动

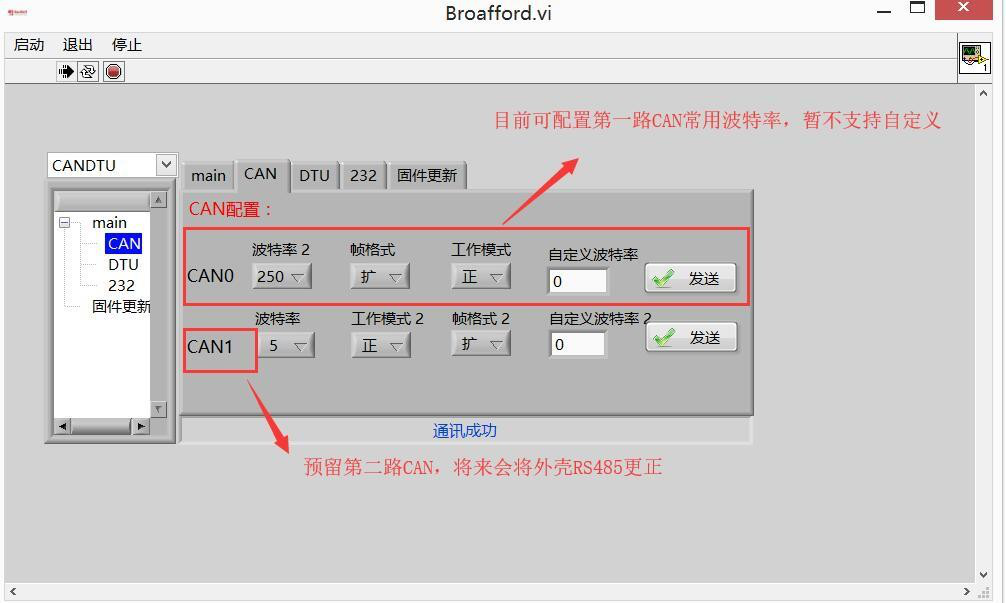

二、配置波特率





三、配置 IP 地址【公网











四、其它【暂不使用】






4.4 4 G 通讯【以本公司服务器测试为例】

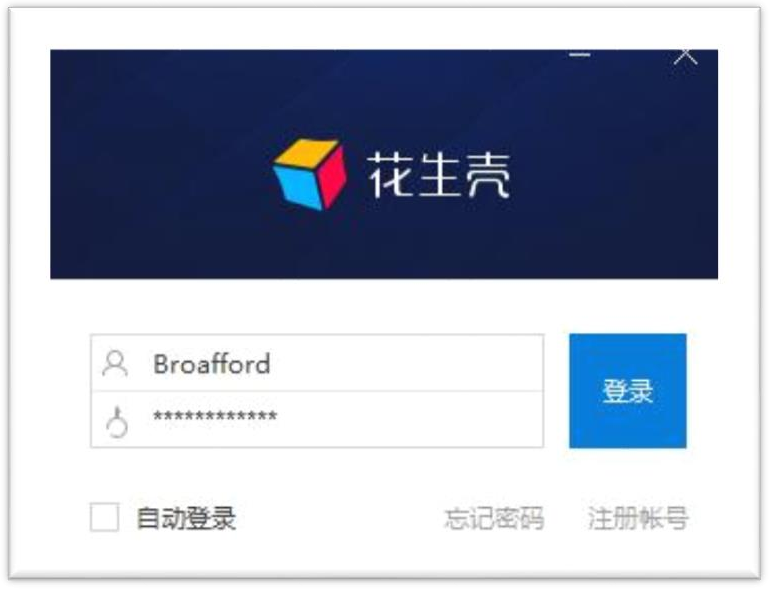

第一步:安装花生壳客户端,并登陆账号:Broafford、密码:Broafford888;

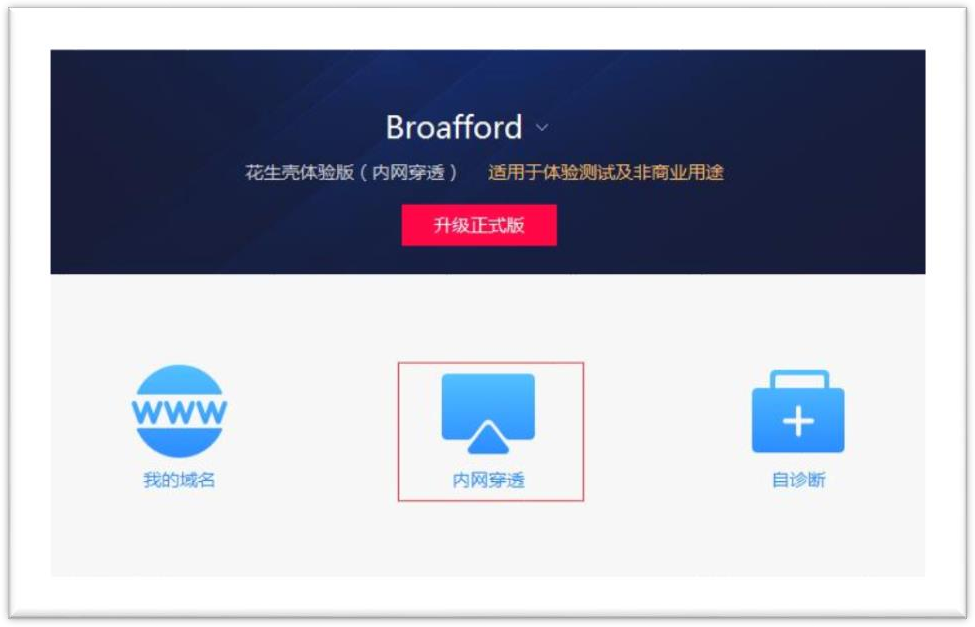

第二步:点击内网穿透版块;

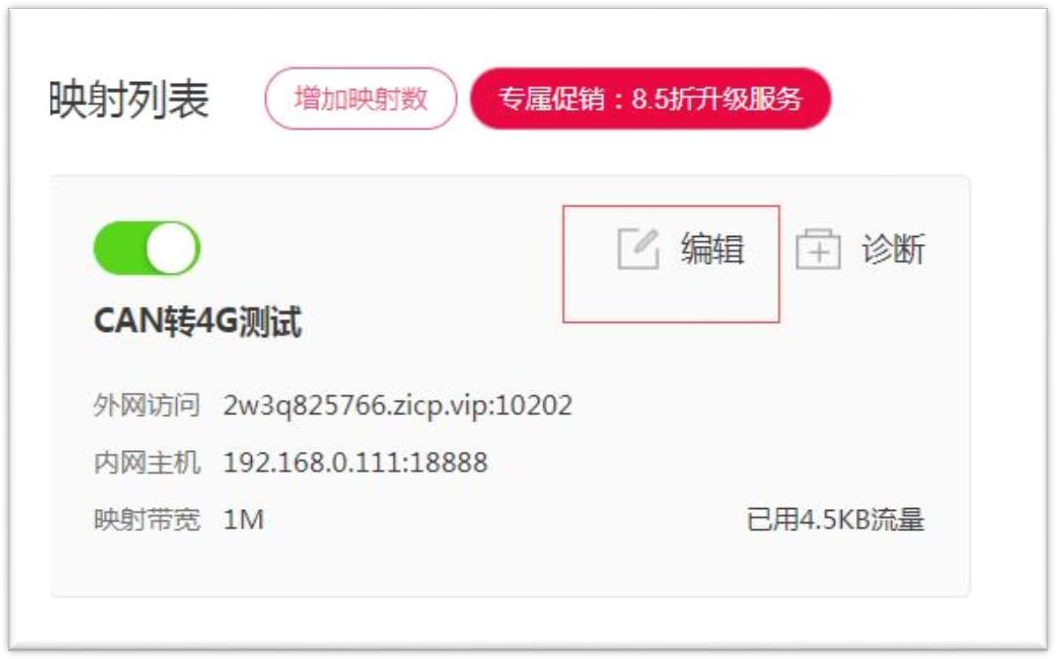

第三步:编辑 CAN 转 4G 测试;

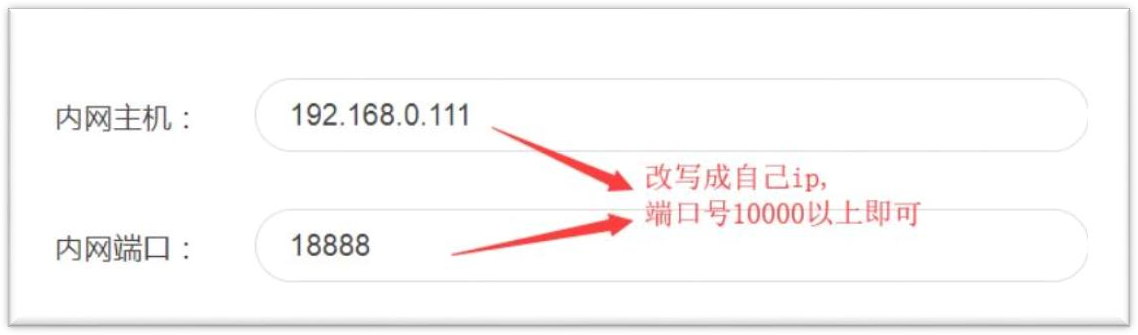

第四步:更改成自己本地 IP 地址与端口号;【如何查看 IP 地址,此步骤忽略】

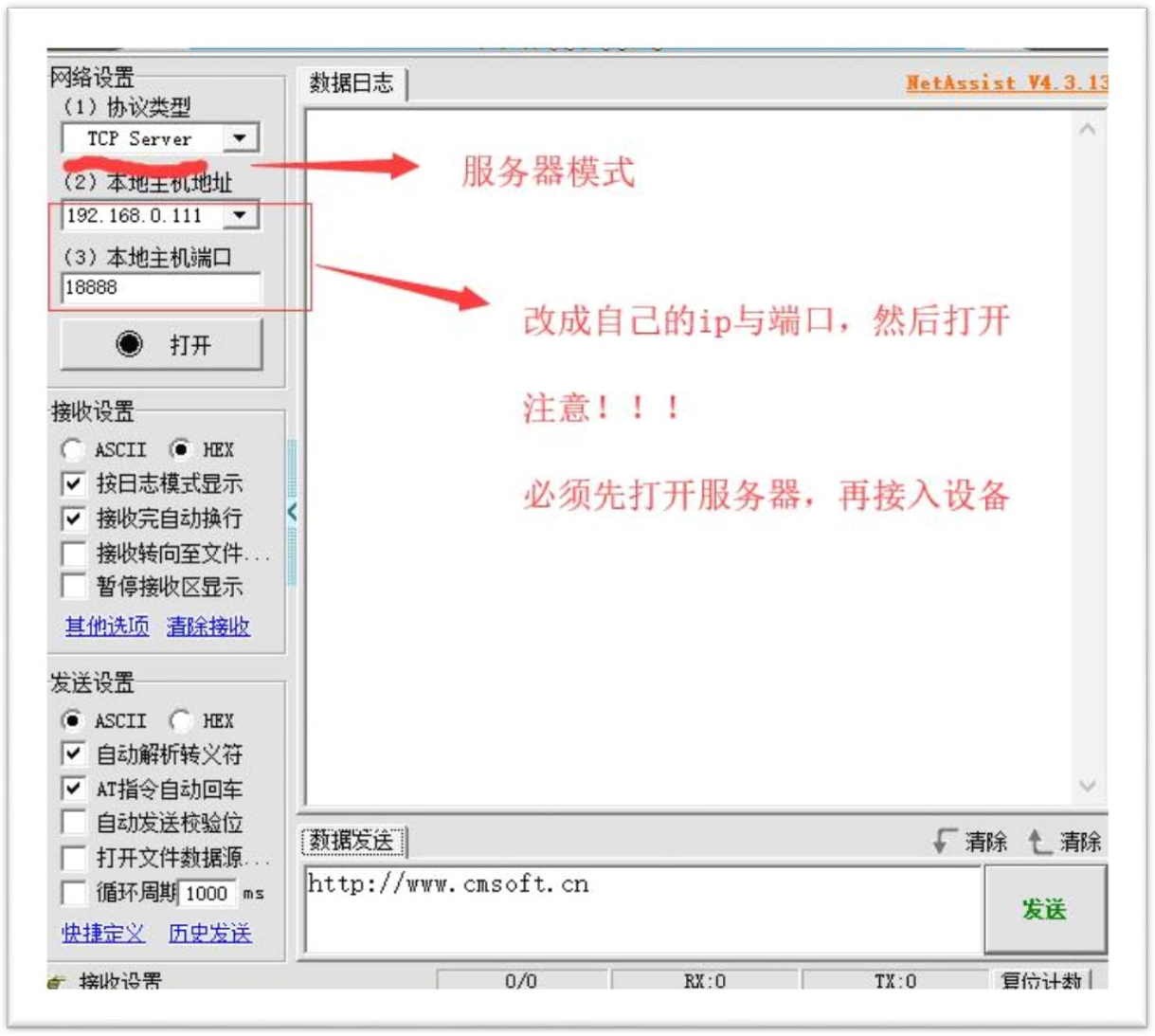

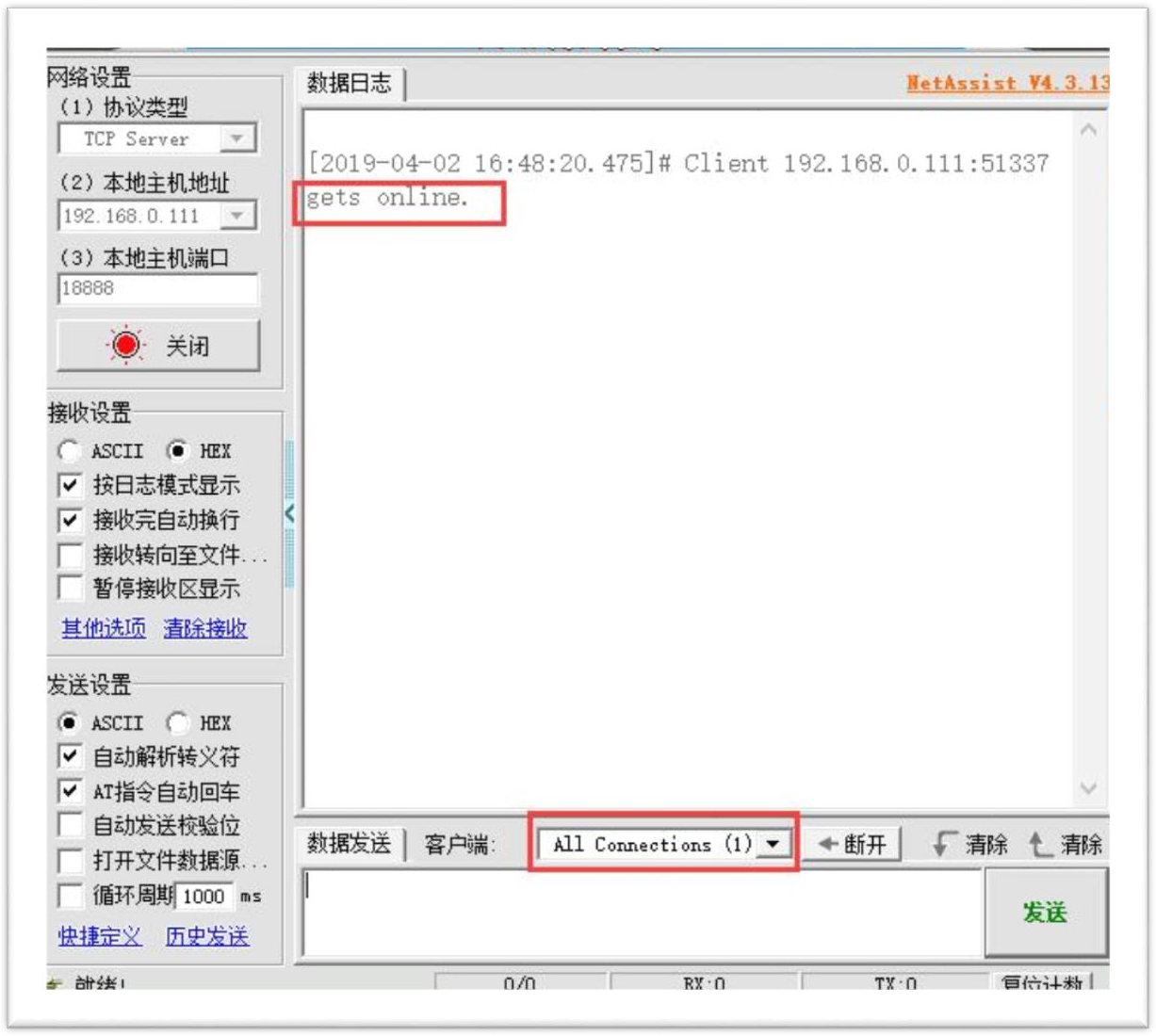

第五步:更改网络调试助手工作方式为 TCP Server、IP 地址与端口与花生壳客户端一致;

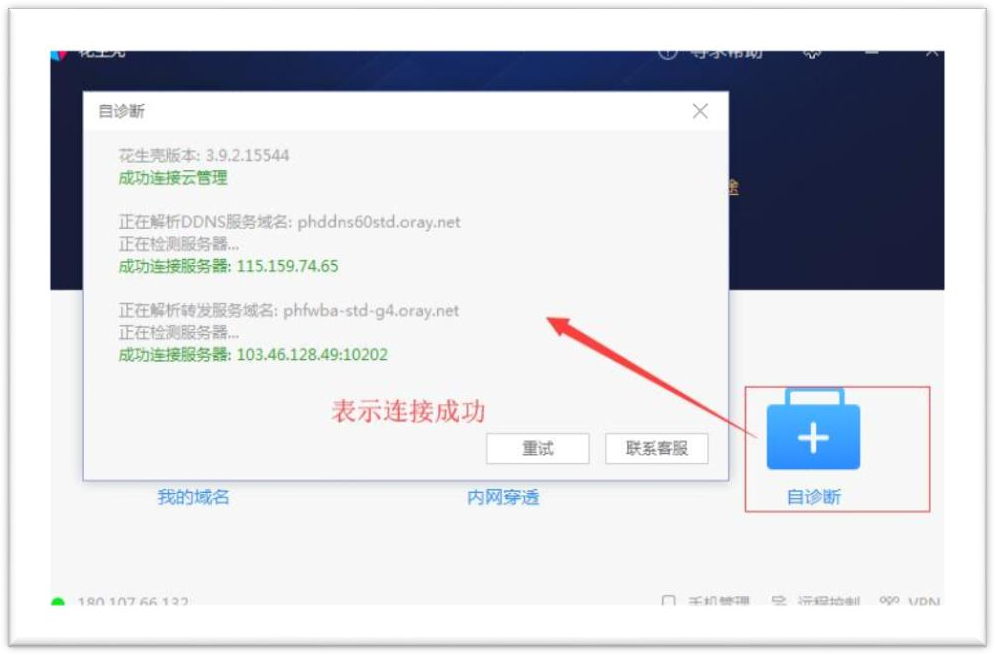

第六步:点击花生壳客户端自诊断功能,全部绿色表示连接成功;【注意显示的公网 IP 地址要与配置软件设置的一致,可提前用配置软件配置此 ip】

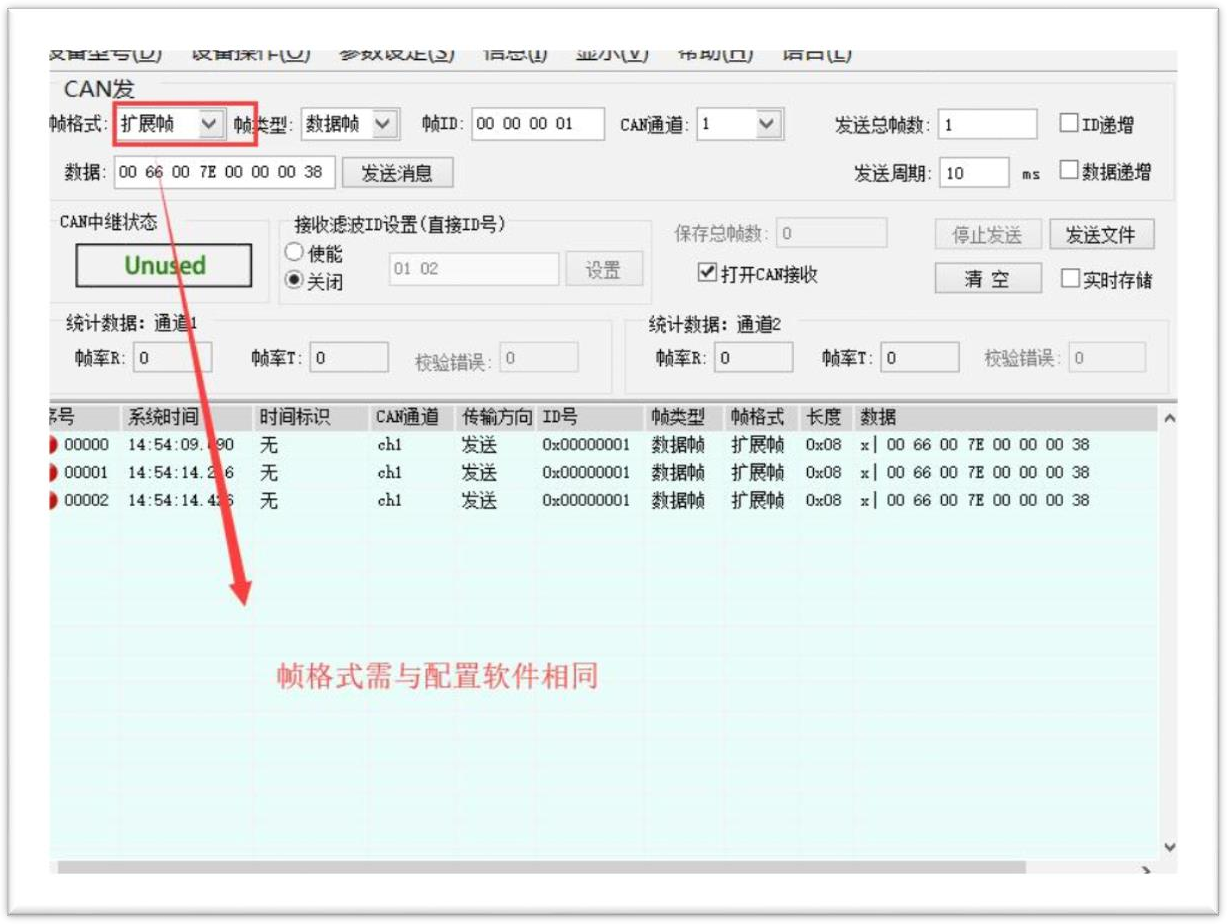

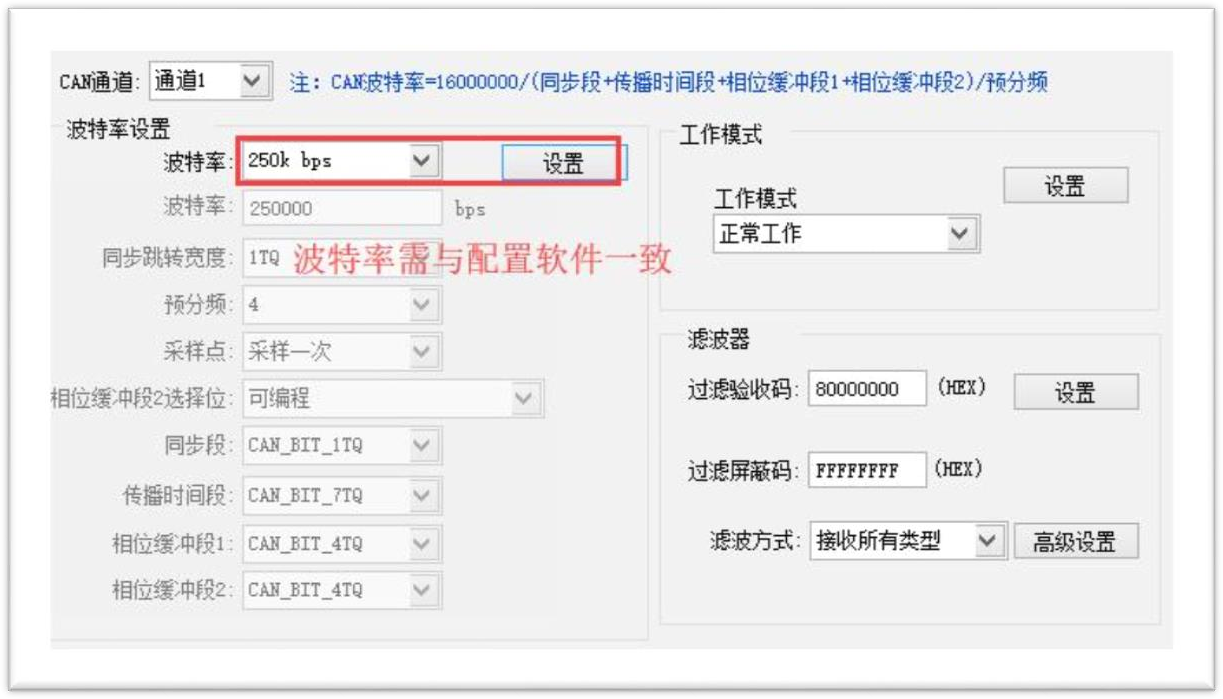

第七步:设置 CAN 卡软件波特率与配置软件一致,CAN1 通道;

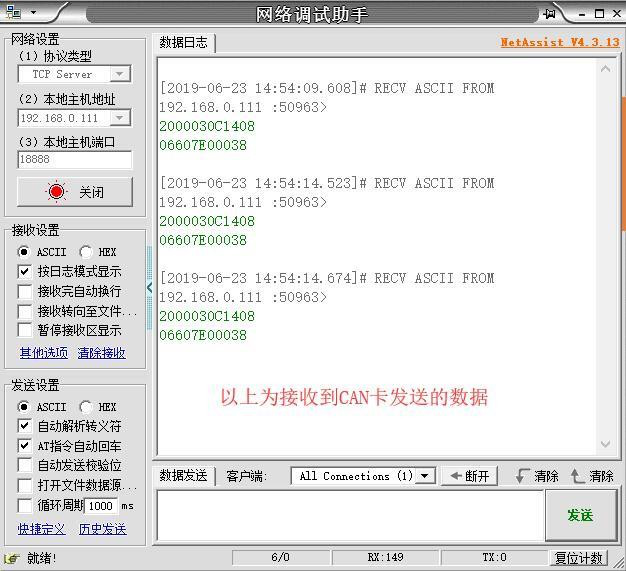

第八步:接上设备电源后,等待 20s 左右,将自动连接服务器,接收设置选择 ASCII 格式;





 第九步

第十步
